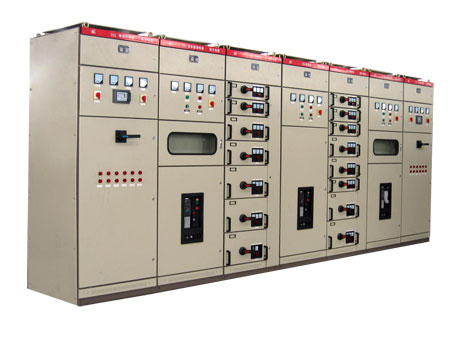

GCS型低压抽屉式开关柜
1、产品概述
GCS型低压抽出式开关柜适用于发电厂、石油、化
工、冶金、纺织、高层建筑等行业的配电系统。在大
型发电厂、石化系统等自动化程度高，要求与计算机
接口的场所，作为三相交流频率为50（60）HZ、额定
工作电压为380V（400）、600V，额定电流为4000A及
以下的发、供电系统中的配电、电动机集中控制、无
功功率补偿使用的低压成套配电装置。
2、产品型号的组成及含义
3、执行标准
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备
ZBK36001 低压抽出式成套开关设备
4、使用环境
4.1 环境温度：上限+40℃，下限-25℃；
4.2 相对湿度：日平均值不大于95%，月平均值不大于90%；
4.3 海拔高度：2000m以下（超过2000m时可与制造厂协商生产）；
4.4 地震烈度：小于8度——即地面水平加速度0.25g，地面垂直加速度0.125g；
4.5 无火灾、爆炸危险、严重污秽，化学腐蚀及剧烈震动的场所。
5、主要技术参数
序号
项 目
单 位
技 术 参 数
1
额定电压
V
AC380（400）、660
2
额定频率
HZ
50（60）
3
母线额定电流
水平母线
A
630~5000
垂直母线（ACB）
A
630~5000
垂直母线（MCC）
A
630~1600
4
抽屉单元最大
额定电流
1/2单元
A
63
1单元
A
160
11/2单元
A
225
2单元、3单元
A
400
5
母线额定短时耐受电流
KV/IS
50、80
6
母线额定峰值耐受电流
KV/0.1S
105、176
7
母线
三相四线制
A.B.C.PEN
三相五线制
A.B.C.PE.N
8
防护等级
IP3X.IP4X
6、外形及安装尺寸
6.1 结构及安装示意图
6.2 外形尺寸（见下表）
通用柜代号
A
B
C
D
E
F×G
备注
GCS-TG1010
1000
1000
850
956
60
400×400
联络柜、受电柜无
E、F×G尺寸
GCS-TG0810
800
1000
650
956
160
200×400
GCS-TG0610
600
1000
450
956
60
200×350
GCS-TG1008
1000
800
850
756
60
400×400
GCS-TG1006
1000
600
850
556
60
400×350
GCS-TG0808
800
800
650
756
160
200×400
GCS-TG0806
800
600
650
556
60
200×350
7、结构特点
GCS型低压抽出式开关柜基本结构是由8MF型材装配组成，安装极为灵活、方便。
MCC柜抽屉单元层高的模数为160mm。分为1/2单元、1单元、11/2单元、2单元、3单元五个系列，相同功能单元的抽屉具有良好的互换性。每台MCC柜最多能安装11个一单元的抽屉或者22个1/2单元的抽屉。抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。单元抽屉与电缆室的转接按电流分档采用背板式结构ZJ型转接件。单元抽屉设有机械联锁装置。
8、安装与使用
产品到达收货地点后，首先应当检查包装是否完整列损，发现问题应及时通知我公司处理。对于
不立即安装的产品，应根据电气设备暂时保管规程要求置于适当的场所妥善保管。
9、订货须知
订货时需提供设备平面布置图、一次主接线图、控制原理图。
